Что включает контроль сварочных работ на строительной площадке?
Контроль сварочных работ представляет собой комплексную проверку организации процесса, квалификации исполнителей, применяемых материалов, технологии сварки и качества готовых соединений. Специалисты оценивают соответствие операций проектной документации, техническому заданию, нормативной документации, технологическим картам и требованиям действующих стандартов. На первом этапе выполняется проверка сварочных материалов: электродов, проволоки, флюсов, защитных газов, присадочных материалов и соединяемых элементов. Изучаются паспорта качества, сертификаты соответствия, маркировка, сроки хранения и условия подготовки продукции к работе.
На строительной площадке контролируются подготовка кромок, величина зазоров, соосность деталей, качество прихваток, последовательность наложения швов, температурный режим, сила сварочного тока, напряжение, скорость перемещения электрода и соблюдение требований к межслойной очистке. Отдельно проверяется исправность сварочного и измерительного оборудования, наличие действующих свидетельств о поверке, заземление, защита рабочего места от осадков и ветра, а также соблюдение требований охраны труда.
Визуальный контроль позволяет выявить подрезы, наплывы, прожоги, трещины, поры, незаплавленные кратеры, нарушения геометрии и другие внешние дефекты. При необходимости проводятся инструментальные измерения размеров швов, натурные измерения геометрии конструкций и неразрушающий контроль: ультразвуковой, радиографический, магнитопорошковый или капиллярный. Объем и методика проведения проверок определяются назначением конструкции, категорией ответственности, проектом и нормативными требованиями. Результаты фиксируются в журнале входного контроля, актах, протоколах результатов и техническом заключении. Такой подход обеспечивает контроль качества, подтверждает соответствие требованиям и помогает своевременно устранить дефекты до закрытия сварных соединений последующими работами.
Какие документы и материалы проверяются при контроле сварных соединений?
При контроле сварочных работ проверяется не только готовый шов, но и полный комплект документов, подтверждающий возможность применения материалов, оборудования и выбранной технологии. Анализ начинается с проектной и рабочей документации, чертежей, спецификаций, монтажных схем, технологических карт, сварочных процедур и требований к приемке ответственных конструкций. Специалист сопоставляет фактические решения на строительной площадке с техническим заданием и нормативной документацией, определяет требуемые виды контроля и допустимые показатели качества СМР.
Особое внимание уделяется материалам. Проверяются паспорта качества на металл, трубы, фасонные элементы, электроды, сварочную проволоку, флюс и защитные газы. Сверяются марка стали, химический состав, механические характеристики, номер партии, дата изготовления и условия хранения. При отсутствии подтверждающих документов материал может быть направлен на лабораторное сопровождение и дополнительные испытания. Сертификаты соответствия не заменяют фактический контроль, поэтому маркировка и соответствие поставленной продукции сопоставляются с данными в накладных и исполнительной документации.
Также изучаются удостоверения и допуски сварщиков, документы о прохождении аттестации, журналы производства работ, журнал входного контроля, акты освидетельствования скрытых работ, исполнительные схемы и записи о температурных условиях. Проверяется состояние сварочного, испытательного и измерительного оборудования, наличие документов о поверке и калибровке. Если применялась специальная технология, оцениваются квалификационные документы на процедуру сварки и подтверждение ее пригодности для конкретного металла и толщины деталей.
По итогам анализа формируется перечень выявленных несоответствий, указываются ссылки на применяемые нормы, сроки устранения и необходимость повторной проверки. При заказе услуги под ключ скидка от 15 процентов. Стоимость отдельных работ рассчитывается с учетом объема конструкции, количества соединений, методов контроля и сложности доступа, ориентировочная цена может составлять от 5477 руб/м².
Какие методы применяются для проверки качества сварных швов?
Выбор метода контроля зависит от назначения конструкции, типа соединения, материала, толщины деталей, доступности шва, категории ответственности и требований проекта. Базовым этапом является визуальный контроль. Специалист осматривает поверхность сварного соединения, проверяет наличие трещин, пор, подрезов, наплывов, прожогов, незаплавленных кратеров, несплошностей и следов неудовлетворительной зачистки. С помощью шаблонов, щупов, линеек и другого измерительного оборудования выполняются инструментальные измерения ширины и высоты шва, катета, смещения кромок, углов и геометрических параметров конструкции.

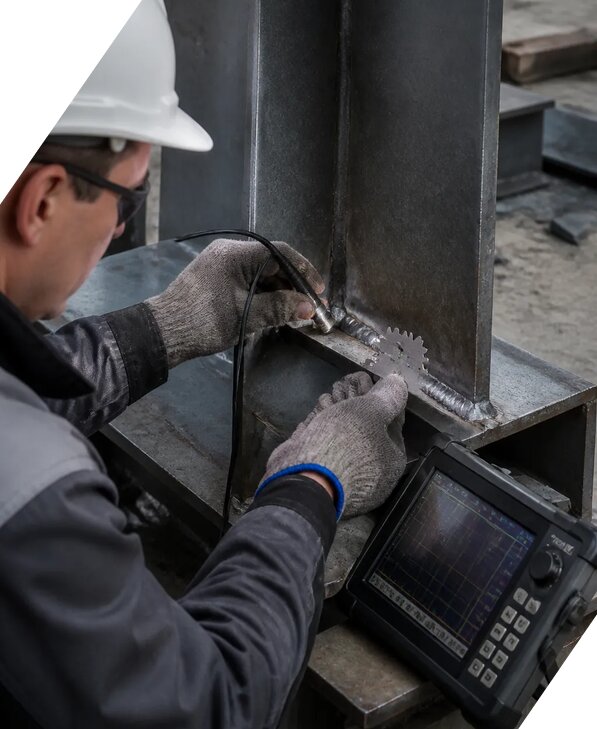

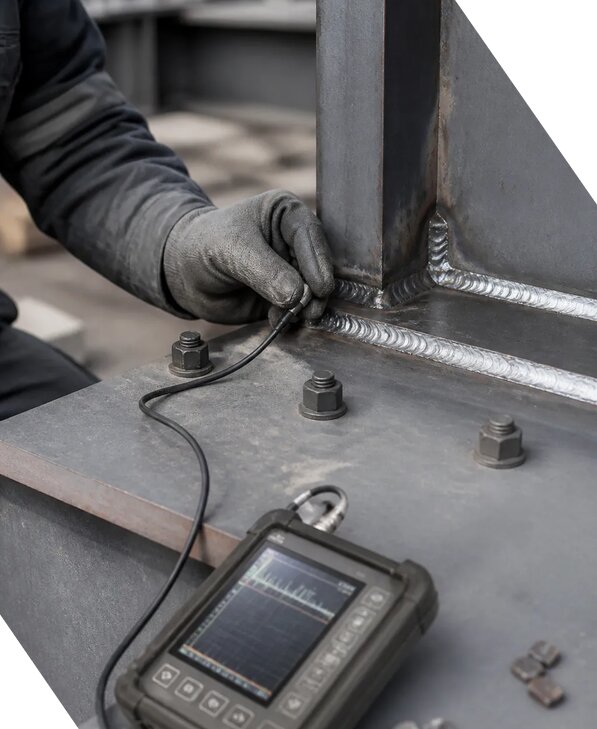

Для выявления внутренних и поверхностных дефектов используются неразрушающие методы. Ультразвуковой контроль помогает обнаружить непровары, внутренние трещины, шлаковые включения и пористость в металле. Радиографический метод позволяет получить изображение внутренней структуры соединения и применяется для ответственных элементов при наличии соответствующих условий. Капиллярный контроль выявляет поверхностные трещины и поры, а магнитопорошковый используется для ферромагнитных сталей и обнаружения дефектов, выходящих на поверхность или расположенных близко к ней.
При необходимости выполняются разрушающие испытания образцов: проверка прочности, пластичности, ударной вязкости, изгиба и характера разрушения. Лабораторный контроль может включать металлографические исследования, химический анализ и проверку механических свойств. Все процедуры выполняются по утвержденной методике проведения с применением исправного испытательного оборудования. Для каждого измерения учитывается погрешность измерений, условия выполнения работ и пределы применяемого метода.
По результатам оформляются протокол результатов, ведомость дефектов и техническое заключение. В документах указываются проверенные участки, примененная методика, результаты измерений, выявленные отклонения и вывод о соответствии требованиям. В зависимости от ситуации контроль сварных соединений может проводиться поэтапно: до сварки, в процессе наложения отдельных слоев, после завершения работ и перед приемкой ответственных конструкций.
Как контроль сварочных работ связан с другими видами строительного контроля?
Сварные соединения являются частью общей системы контроля качества, поэтому их проверка не должна проводиться отдельно от контроля смежных процессов. До начала сварки важно подтвердить качество основания, металлопроката, закладных деталей и геометрии элементов. Контроль материалов показывает, соответствуют ли поставленные изделия проекту и имеют ли они необходимые паспорта качества. Контроль армирования позволяет убедиться, что арматурные каркасы, закладные элементы и соединительные детали установлены в правильном положении до бетонирования. После выполнения сварных работ часто требуется контроль бетонных работ, чтобы исключить повреждение закладных деталей, нарушение защитного слоя и смещение соединений при укладке смеси.
На последующих этапах результаты контроля сварки учитываются при проведении технического надзора, проверке объемов работ и приемке ответственных конструкций. Если сварные соединения скрываются облицовкой, бетоном, теплоизоляцией или отделкой, их состояние должно быть подтверждено до закрытия. Контроль отделочных работ и контроль инженерных систем также связан с качеством сварки, когда на металлические основания устанавливаются фасадные элементы, трубопроводы, опоры, кабельные трассы, вентиляционные конструкции или технологическое оборудование.
Комплексный подход позволяет выявить не только дефект шва, но и первопричину его появления: неправильную подготовку деталей, деформацию основания, несоблюдение последовательности монтажа, применение несовместимых материалов или нарушение условий хранения. Специалист сопоставляет результаты визуального и лабораторного контроля с исполнительными схемами, журналами работ и фактическими объемами. При обнаружении несоответствий составляются рекомендации по ремонту, усилению, повторной сварке или проведению дополнительных испытаний.
Для застройщика и технического заказчика это дает целостную картину состояния объекта. Контроль качества охватывает не только отдельное соединение, но и безопасность всей конструкции, надежность монтажа и соответствие проектным решениям. В Реже специалисты компании ЭкспертизаРоссия проводят обследования и контроль на объектах различного назначения, включая промышленные, гражданские, коммерческие и инфраструктурные сооружения.
Как оформляются результаты контроля сварочных работ и что они подтверждают?
Результаты контроля оформляются комплектом документов, состав которого зависит от назначения объекта, требований проекта, категории ответственности конструкций и выбранных методов проверки. В итоговых материалах указываются адрес и наименование объекта, дата выполнения работ, проверенные участки, марки и номера сварных соединений, сведения об исполнителях, примененном оборудовании и нормативных документах. Для каждого соединения фиксируются результаты визуального контроля, инструментальных измерений и неразрушающих испытаний, если они предусмотрены программой.
Протокол результатов содержит фактические значения, выявленные дефекты, координаты или условные обозначения проверенных зон, допустимые показатели и вывод специалиста. При использовании измерительной техники приводятся сведения о приборе, его инвентарном номере, поверке, диапазоне работы и возможной погрешности измерений. При лабораторном сопровождении прикладываются документы аккредитованной лаборатории, протоколы испытаний образцов, результаты анализа и сведения о примененной методике проведения.
Если соединения соответствуют проекту и нормативным требованиям, оформляется положительное заключение или акт приемки. При выявлении дефектов составляется ведомость несоответствий с описанием характера повреждения, степени его влияния на надежность конструкции и рекомендациями по устранению. После ремонта может потребоваться повторный визуальный, ультразвуковой, радиографический или другой контроль. Исправленные участки не считаются принятыми автоматически, пока их качество не подтверждено повторной проверкой.
Документы используются для исполнительной документации, строительного контроля, технического надзора, сдачи объекта и последующего технического обследования. Они подтверждают, что сварочные работы выполнены с соблюдением установленной технологии, примененные материалы прошли проверку, а готовые соединения имеют требуемые характеристики. Компания работает Пн-Пт 09-18 Сб-Вс вых.. В Свердловской области специалисты выполняют контроль сварки на этапах монтажа, реконструкции, ремонта и обследования существующих конструкций. Для согласования состава проверки отправьте запрос КП Аркадию Владимировичу. Телефон для связи: +7 931 105-63-33.
